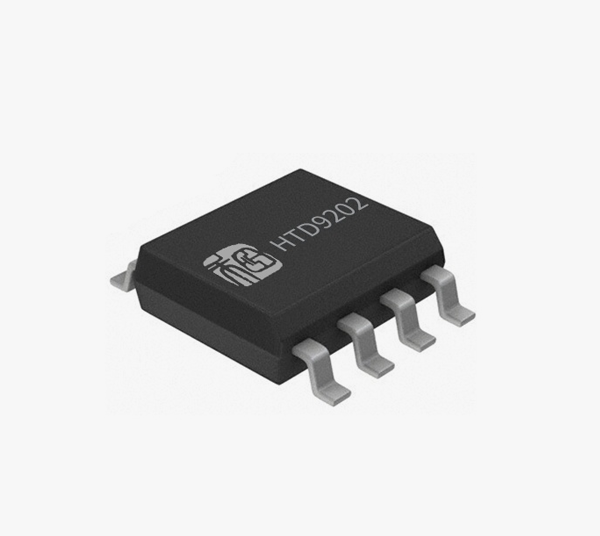

HTD9202 電機驅動芯片

獨立的H橋驅動電路
驅動一個直流有刷電機或其它感性負載
2.0A連續驅動輸出-DFN8封裝
1.8A連續驅動輸出-SOP8 & SOT23-6封裝

產品詳細

HTD9202

低壓H橋電機驅動芯片

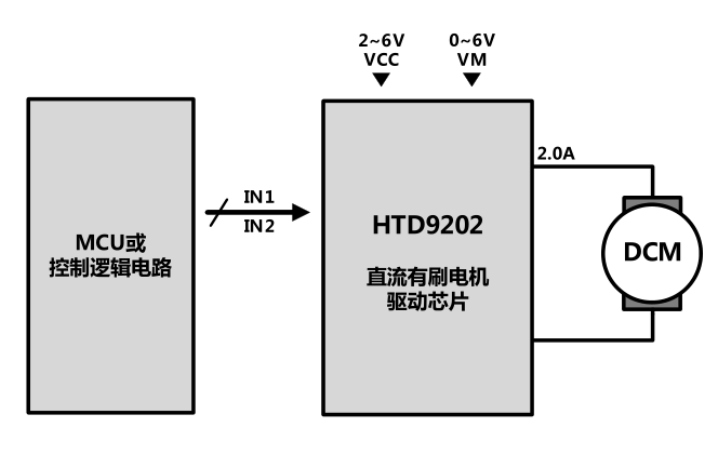

HTD9202為攝像機、智能門鎖、玩具等低電壓應用或電池供電產品提供一種集成的電機驅動器解決方案。HTD9202可以驅動一個直流有刷電機或螺線管等感性負載，提供高達2.0A的驅動電流。該器件工作電源電壓范圍為2-6V，包含過溫、欠壓鎖定等完備的保護功能。

HTD9202具有一個PWM (IN1/IN2)輸入接口。

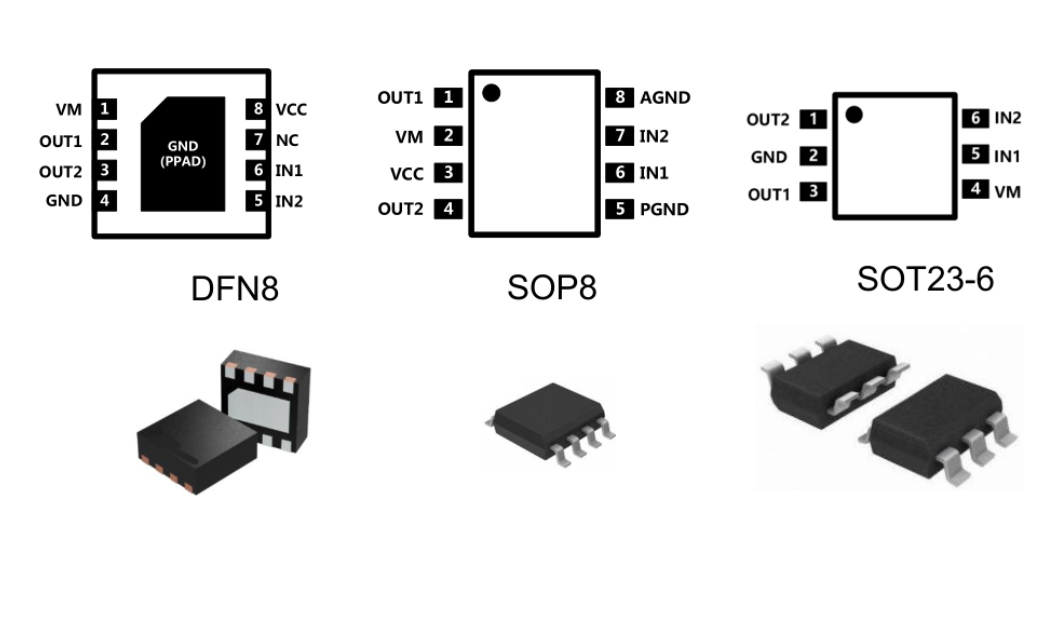

HTD9202提供三種封裝形式，一種是帶有散熱焊盤的DFN8 (2mm×2mm) 封裝，另兩種是SOP8和SOT23-6封裝，均是無鉛產品，符合環保標準

應用

攝像機

消費類產品

玩具

機器人

智能門鎖
