HTD9801_HTD9810 禾潤電機驅動芯片
HTD9801_HTD9810 禾潤電機驅動芯片
驅動兩個直流有刷電機或者一個步進電機
過溫關斷電路
欠壓鎖定保護
HTD9801/9810為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。
HTD9801/9810有兩路H橋驅動器，可以驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。
每一個H橋的功率輸出級由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。

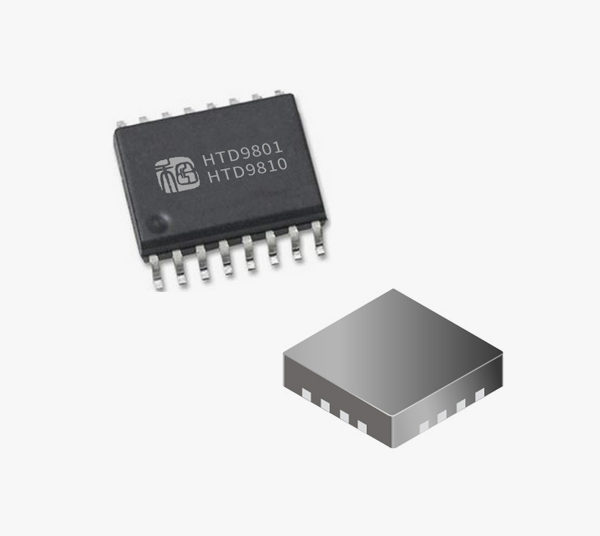

HTD9801/9810提供三種封裝，一種是TSSOP16封裝，另兩種是帶裸焊盤的QFN16封裝，尺寸為4*4和3*3，能有效改善散熱性能，均是無鉛產品，符合環保標準。
| 特點 | 應用 |
雙通道H橋電機驅動器 驅動兩個直流有刷電機或者一個步進電機 低RDS(ON)電阻， 0.5Ω(HS+LS, HTD9801) 1.0Ω(HS+LS , HTD9810) 1.2A(HTD9801) or 1.0A (HTD9810) 驅動輸出 寬電壓供電， 2.0V-5.5V (HTD9801) or 5V-13V (HTD9810) PWM控制接口 過溫關斷電路 欠壓鎖定保護 | 鋰電池供電玩具 POS打印機 安防相機 辦公自動化設備 游戲機 機器人 |

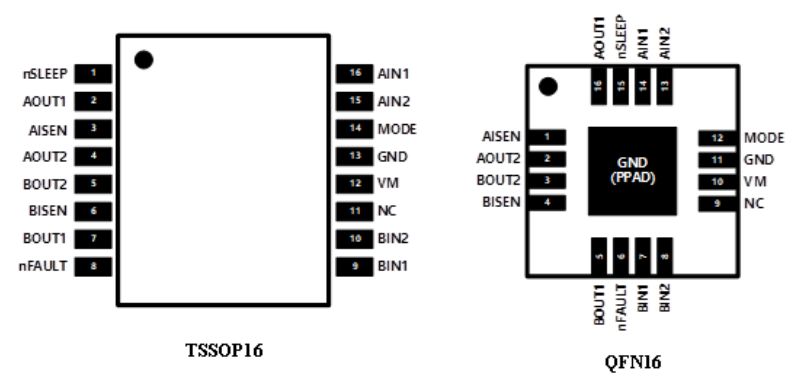

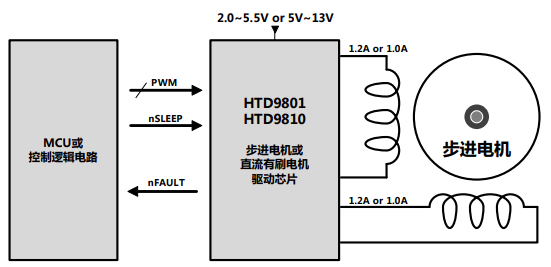

| 引腳圖 | 應用圖 |
 |  |
|
|
